水套加热炉

水套加热炉是以水为热载体给原油间接加热的一种炉具。它由水套、沸腾管、循环油管、火嘴和安全附件等组成。主要用于采油井场、输油干线上,为原油加热降低粘度、 增加流动性。
介绍
水套加热炉是一种油气田专用加热设备,主要用于油气集输过程中,将原油或天然气等井采物进行加热并控制其温度波动在一定范围内,以便进行下一步操作。
水套加热炉一般以天然气或轻油为燃料,常压下运行,炉内工质水在密闭的炉体内进行换热,被加热介质通过热传导来提升温度。由于炉内水为循环使用,故日常补水极少,炉内水质稳定,不易结水垢。水套加热炉在油田地面工程中应用广泛,其加热效率高、使用寿命长、维护简便等优良特性使其成为油气集输过程中 加热设备。

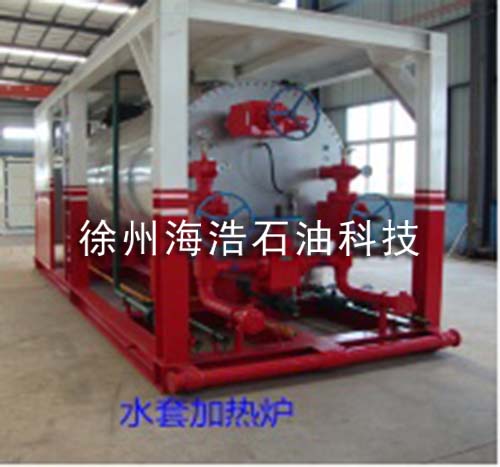

水套加热炉水套加热炉

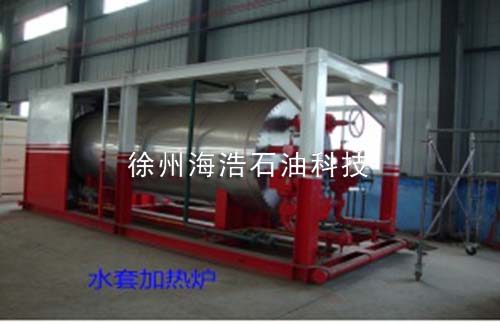

水套加热炉
原理
水套加热炉的加热原理为:燃烧器燃烧所产生的高温烟气经烟气出口管流入烟箱,由于高温烟气的热作用,能量通过热传递的方式传递给炉内工质水,工质水受热后温度上升从而部分汽化,汽化后的高温水蒸气上升至加热盘管处,与其接触传热后温度下降,从而冷凝回落至水浴中,然后经加热再次蒸发上升,高温烟气 终通过烟囱上升排入空气中。在此过程中加热盘管内的原油或天然气受热温度提升,进而达到工艺设定温度。
由于水浴加热方式的特殊性,被加热介质受热充分且均匀,加热曲线平缓,出口处物料质量较高,是理想的油田供热设备。由于合肥通用机械研究院水套加热炉项目出口至埃及,工作地点为工况极端恶劣的沙漠地区,故加热炉必须选用能够露天放置、结构紧凑的撬装式安装方式,以保证加热炉在沙漠地区工况下能够稳定运行。
结构
水套加热炉一般由炉本体、烟火管、受热盘管、加热器及其他附件所组成,炉内压力为标准大气压。水套加热炉炉本体、加热盘管等位置一般焊有插孔,用来安装温度计、水位计或压力计,以便实时监测水套炉各项参数,保证其正常运行。
